제품 상세 정보:
결제 및 배송 조건:
|
A/D 컨버터는 타이핑합니다: | 시그마-델타 | 디스플레이 형태: | 이끌립니다 |
---|---|---|---|
신호 출력: | 4-20 마 아날로그 출력 | 디스플레이 해상도: | 3000 |
전원 공급기: | DC 9V 1A 어댑터 또는 AC 0 Hz | 부하전지 자극: | DC 5V |
하이 라이트: | 정밀도 통제 지시자,관제사의 무게를 다는 디지털 방식으로 가늠자 |

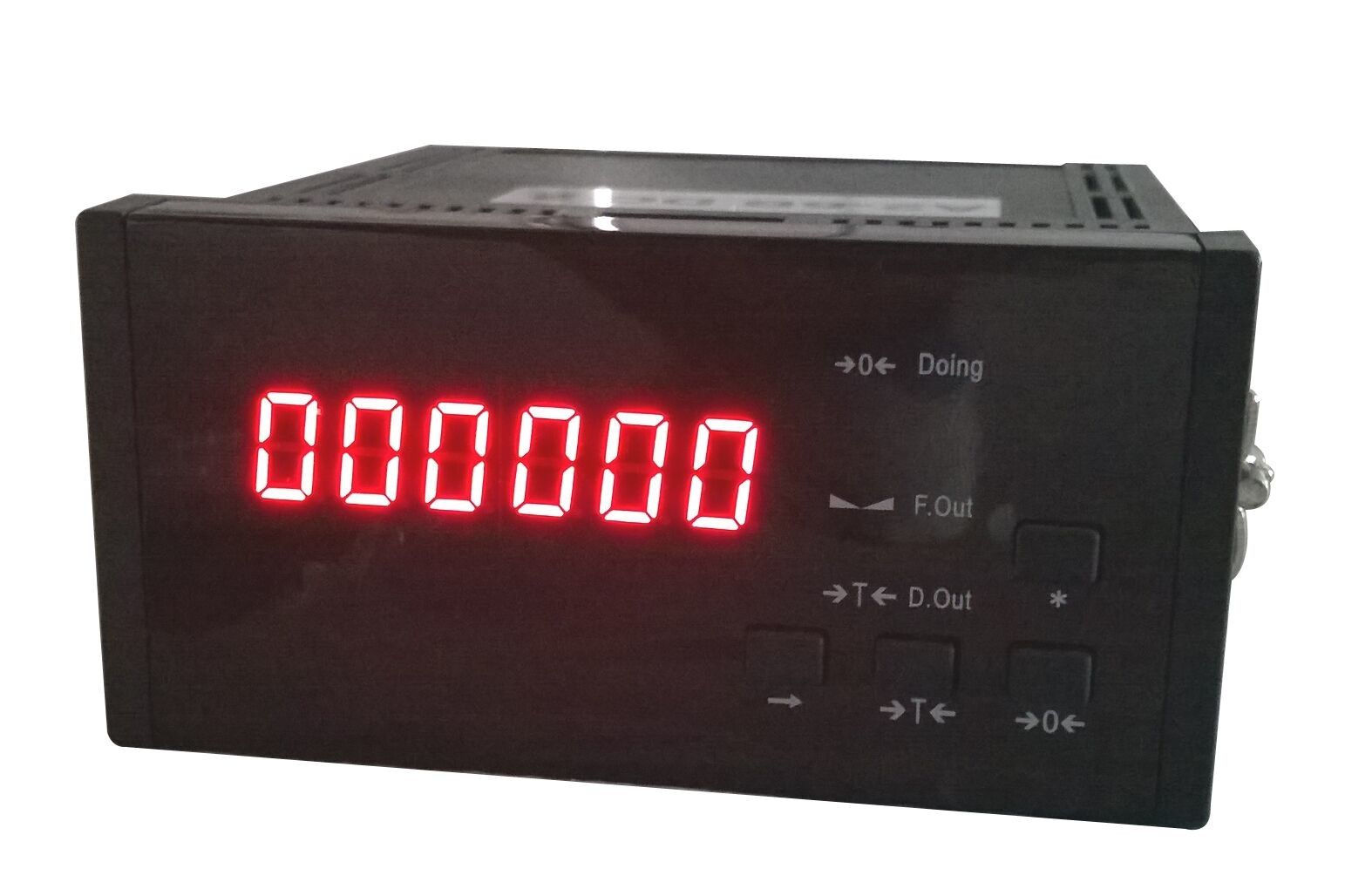

관제사 (4~20MA)의 무게를 다는 높은 정밀도 통제 지시자 A2-6 시리즈
명세
A/D 변환기 유형 | 시그마 델타 |
표본 비율 | 10배/둘째로 (선택 50배/둘째로) |
전시 해결책 | 3000 |
내부 해결책 | 1,000,000 |
짐 세포 흥분 | DC 5V |
짐 세포 | 4 x 350 까지 Ω 8 x 700 Ω 짐 세포 |
전시 | 6 손가락 0.4 인치 LED |
사단 |
1/2/5/0.1/0.2/0.5/0.01/0.02/0.05/0.001/0.002/0.005/10/ 20/50/100/200/500/0.10/0.20/0.50/0.010/0.020/0.050 |
힘 | DC 9V 1A 접합기 또는 AC 110-220V 50 Hz |
작용 온도 | 0℃~40℃ |
저장 온도 | -25℃~55℃ |
상대 습도 | 85% RH |
크기 | 95 × 48 × 110 mm |
무게 | 0.5 kg |
신호 산출 | 4-20 mA 아날로그 산출 |
선택권 |
a) Opto 고립된 RS232 또는 RS485 b) 2를 가진 6 릴레이 산출은 릴레이 #1와 #2의 산출을 통제하기 위하여 이용될 수 있는 입력을 opto 고립시켰습니다 |
1. 모델 번호
XK315A2-6□-□□-□
0 - 공용영역 없음
1 - 광학 - 고립된 RS232C
2 - 광학 - 고립된 RS485
AC - Hz XK315A2-6A 시리즈 전용을 위해 유효한 AC 110-220V 50
DC - DC 9V 1A 접합기
A - 4-20 mA 아날로그 산출을 가진 기본적인 모형
B - 6 릴레이 산출 및 2 플러스 기본적인 모형은 입력을 opto 고립시켰습니다
2. 중요한 기능
【는 *】 기능 추려낸 열쇠 또는 엔터 키를
【→】 권리 열쇠
【→T ←】 살갈퀴 열쇠 또는 증가 열쇠
【→0 ←】 0 열쇠 또는 감소 열쇠
3. 상태
살갈퀴와 무게가 순중량일 때 〖→T ←〗에
무게가 0일 때 〖→0 ←〗에
무게가 안정되어 있을 때 〖◣◢〗에
4. 오류 코드
- 무게가 > 100%년 FS + 9d 일 경우의 〖OUEr〗
- 무게가 일 경우의 〖- OUEr〗 < -="" 20d="">
- 영 참고가 > +2% FS일 경우의 〖HHHHHH〗
- 영 참고가 일 경우의 〖LLLLLL〗 < -2="">
5. 공용영역 가동
연속되는 체재 8-N-1: 8개의 자료 비트, 컴퓨터 없음, 1개의 스톱 비트.
1. 무게가 -123.45인 경우에 Adr=00 - 지속적인 ASCII 반전 자료 출력은, 산출 54.321-입니다
2. 무게가 -123.45인 경우에 Adr=99 - 지속적인 ASCII 일정한 자료 출력은, 산출 -123.45입니다
3. Adr=01-98 - ModBus 의정서를 사용하는 자료 출력
6. 가동
1. 지시자를 켜십시오, 버전 번호를 표시하고 검사합니다 9" “에 “0"에서 LED를
2. 0
· 무게가 ±2% FS 사이 안정되어 있을 때, 압박 【→0←】 0는 전시 및 〖→0←〗 켜져 있습니다
· 영 참고는 > +2% FS의 때, 표시합니다 〖HHHHHH〗를
· 영 참고가 일 때 < -2="">
3. 살갈퀴
· 무게가 안정되어 있을 때, 〖→T←〗는 켜져 있습니다
· 무게가 영과 안정되어 있을 보다는 더 중대하 때, 〖◣◢〗는 켜져 있습니다
· 압박 【→T←】 0 전시와 〖→T←〗는 켜져 있습니다
4. 명확한 살갈퀴
· 무게가 안정되어 있을 무게가 순중량일 때, 〖→T←〗는 켜져 있습니다
· 압박 【→T←】는 살갈퀴를 맑게 하고 〖→T←〗는 꺼져있습니다
7. 윤곽
가동 | 전시 | 묘사 |
누르십시오 【→】를 | 〖000000〗 | 구경측정과 윤곽 메뉴에 가고 암호 002003를 입력하십시오 |
누르십시오 【→】를 또는 【→T ←】 |
〖002003〗 |
암호 002003를 입력하기 위하여: · 오른쪽으로 깜박거리 손가락을 이동하기 위하여 【→】를 누르십시오 · 깜박거리 손가락을 증가하기 위하여 【→T ←】를 누르십시오 · 깜박거리 손가락을 감소하기 위하여 【→0 ←】를 누르십시오 |
압박 【*】 | 〖CAL SP〗 | 구경측정 메뉴에서 |
압박 【*】 | 〖- 고정되는〗 | 윤곽 메뉴에서 |
누르십시오 【→】를 | 〖d 0.01〗 | 사단을 놓으십시오 |
누르십시오 【→T ←】를 | 〖d 0.05〗 | d를 선정하기 위하여 【→T ←】 또는 【→0 ←】를 누르십시오 |
압박 【*】 | 〖100.00〗 | FS를 놓으십시오 |
누르십시오 【→】를 | 〖000000〗 | 가장 왼편 손가락은 깜박거리고 있습니다 |
누르십시오 【→】를 또는 【→T ←】 |
〖0300.00〗 | 【→】, 【→T ←】 및 FS를 선정하는 【→0 ←】의 조합을 누르십시오 |
압박 【*】 | 〖FLT 2〗 |
여과기를 놓으십시오. FLt=0-2 더 큰 여과기는 더 느린 무게 결과 귀착될 것입니다 |
누르십시오 【→T ←】를 | 〖FLT 1〗 | 여과기를 선정하기 위하여 【→T ←】 또는 【→0 ←】를 누르십시오 |
압박 【*】 | 〖AUtP00〗 |
시작 범위에 영 자취 범위 및 0를 놓으십시오 AUtP=00는 시작에 아무 0 세트도, 영 자취 범위 0.4d입니다; 시작 범위 20% FS에 AUtP=10 0는, 영 자취 범위 0.4d입니다; 시작 범위 20% FS에 AUtP=20 0는, 영 자취 범위 0.8d입니다; 시작 범위 20% FS에 AUtP=30 0는, 영 자취 범위 1.2d입니다; 시작 범위 20% FS에 AUtP=40 0는, 영 자취 범위 1.6d입니다; 시작 범위 20% FS에 AUtP=50 0는, 영 자취 범위 2.0d입니다; 시작 범위 20% FS에 AUtP=60 0는, 영 자취 범위 2.4d입니다; 시작 범위 20% FS에 AUtP=70 0는, 영 자취 범위 2.8d입니다; 시작 범위 20% FS에 AUtP=80 0는, 영 자취 범위 3.2d입니다; 시작 범위 20% FS에 AUtP=90 0는, 영 자취 3.6d입니다; |
누르십시오 【→】를 또는 【→T ←】 |
〖AUtP10〗 | 【→】, 【→T ←】 및 AUtP를 선정하는 【→0 ←】의 조합을 누르십시오 |
압박 【*】 | 〖Adr 00〗 |
지시자 주소에 들어가십시오 Adr=00 지속적인 반전 자료 출력 Adr=99 지속적인 일정한 자료 출력 ModBus 의정서를 사용하는 Adr=01-98 자료 출력 |
누르십시오 【→】를 또는 【→T ←】 |
〖Adr 12〗 | 【→】, 【→T ←】 및 Adr를 선정하는 【→0 ←】의 조합을 누르십시오 |
압박 【*】 | 〖b 2400〗 |
보드율을 놓으십시오 b=1200,2400,4800,9600 |
누르십시오 【→T ←】를 | 〖b 9600〗 | 보드율을 선정하기 위하여 【→T ←】 또는 【→0 ←】를 누르십시오 |
압박 【*】 | 〖L00791〗 |
4 mA 아날로그 산출을 측정하십시오 L 방법 현재 산출은 4 mA입니다 |
누르십시오 【→】를 또는 【→T ←】 |
〖L00791〗 | 【→】, 【→T ←】 및 4 mA 아날로그 산출을 측정하는 【→0 ←】의 조합을 누르십시오 |
압박 【*】 | 〖H03723〗 |
20 mA 아날로그 산출을 측정하십시오 H 방법 현재 산출은 20 mA입니다 |
누르십시오 【→】를 또는 【→T ←】 |
〖H03723〗 | 【→】, 【→T ←】 및 20 mA 아날로그 산출을 측정하는 【→0 ←】의 조합을 누르십시오 |
압박 【*】 | 〖0.00〗 | 모든 모수를 저장하십시오 |
신청:
전자 앉은뱅이 저울, 무게를 달기 가늠자, 등.
이점:
1. 고품질:
우리는 엄격한 품질 관리 체계가 있습니다, 우리의 제품 전부는 국제적인 품질 규격에 따르고 다양한 다른 시장 throughtout에서 매우 세계입니다.
2. 걸출한 소비자 봉사
우리는 무게를 다는 장비 연구에 투입된 직업적인 제조자 및 수출상 및 제조입니다.
3. 낮은 MOQ & 빠른 납품:
소액 주문 양과 가동 가능한 지불 기간, 그것은 당신의 선전용 사업을 아주 잘 만날 수 있습니다.
빠른 납품, 그것은 당신의 긴급한 필요를 만족시킬 수 있습니다.
